Ống dẫn gas trong hệ thống điều hòa (đặc biệt là VRV/VRF) được thiết kế để phân phối môi chất lạnh từ dàn nóng đến nhiều dàn lạnh theo nhu cầu. Cách chia ống gas có một số nguyên tắc cơ bản:
🔧 Nguyên lý chia ống dẫn gas
- Ống chính (Main pipe):
Từ dàn nóng đi ra sẽ có một ống gas chính (thường gồm 2 hoặc 3 đường: gas lỏng, gas hơi, và đôi khi thêm đường dầu hồi). - Ống nhánh (Branch pipe):
Từ ống chính, hệ thống sử dụng các bộ chia gas (Y-branch hoặc joint) để tách ra nhiều nhánh dẫn đến từng dàn lạnh. - Cách chia:
- Chia theo dạng chữ Y: một ống chính tách thành 2 nhánh, rồi tiếp tục chia nhỏ.
- Chia theo hộp phân phối gas (BC controller): thường dùng trong hệ thống VRV/VRF có cả chế độ lạnh và nóng, giúp điều phối gas chính xác đến từng dàn lạnh.
📐 Quy tắc thiết kế ống gas
- Đường kính ống: phải tính toán theo công suất và lưu lượng gas, tránh quá nhỏ (gây tụt áp) hoặc quá lớn (không ổn định).
- Chiều dài tối đa: mỗi hãng (Daikin, Mitsubishi, Toshiba…) quy định chiều dài tối đa từ dàn nóng đến dàn lạnh (thường 100–150m).
- Chênh lệch độ cao: cũng có giới hạn (ví dụ dàn lạnh không cao hơn dàn nóng quá 50m).
- Cách nhiệt: ống gas phải được bọc cách nhiệt để tránh ngưng tụ và thất thoát lạnh.

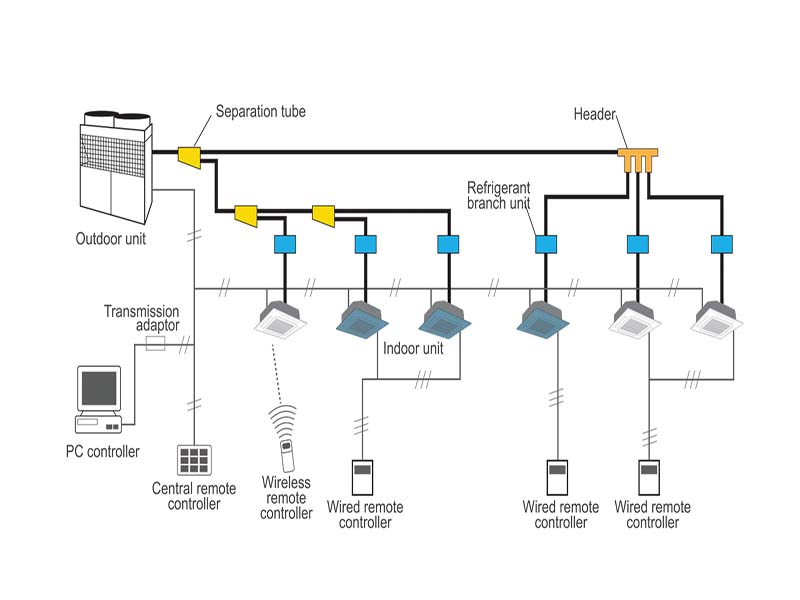

📊 Minh họa sơ đồ chia ống gas
Dàn nóng │ ├<─── Ống gas chính │ ├───> Y-branch ──► Dàn lạnh 1 │ ├───> Y-branch ──► Dàn lạnh 2 │ └───> Y-branch ──► Dàn lạnh 3✅ Lưu ý khi lắp đặt
- Luôn tuân theo catalog kỹ thuật của hãng để chọn kích thước ống và cách chia.
- Không hàn nối tùy tiện, phải dùng phụ kiện chuyên dụng (Y-branch, BC controller).
- Đảm bảo độ kín tuyệt đối khi nối ống để tránh rò rỉ gas.
